Descripción

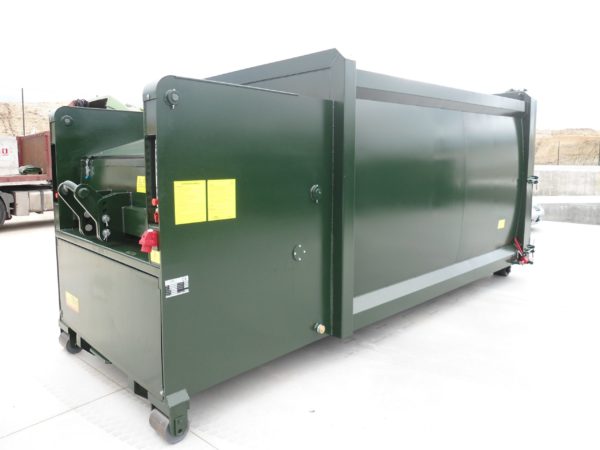

ELEMENTOS PRINCIPALES DE CONSTRUCCIÓN:
- Bastidor fabricado con dos vigas perfiladas IPN o UPN (IPN/UPN180 para modelos ACP-15 y 17, IPN/UPN200 para ACP-20, 22 y 24), con travesaños de refuerzo
- Caja de almacenamiento troncocónica con parte superior y laterales ovalados, que permite una descarga fácil y rápida mediante volcado
- Caja de recepción y cámara de compactación con tapa
- Placa de compactación oscilante con eje y clavos de bronce
- Clavos de retención de residuos en la entrada de la caja de almacenamiento para evitar el retroceso del material
- Gancho/manija Ø50 mm abatible y de altura regulable (alturas estándar: 1450 mm, 1500 mm y 1550 mm)
- Dos rodillos traseros lubricados Ø170 mm con eje central y casquillos

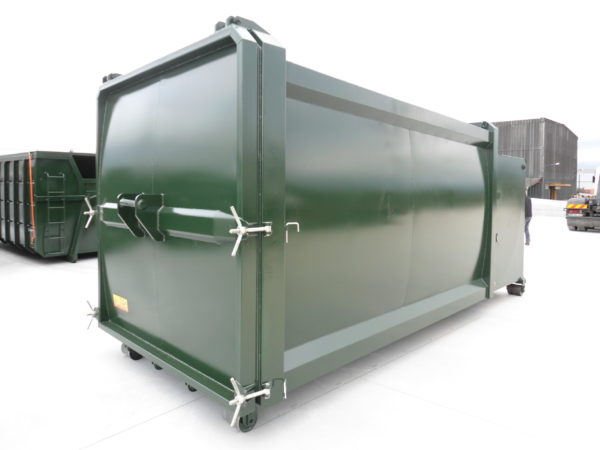

- Puerta de descarga ovalada con cuña deflectora, apertura lateral manual o basculante, con goma en todo el perímetro
- Tres tapones de drenaje de líquidos (dos en la cámara de compactación y uno en la caja de almacenamiento)
- Sistema de movimiento de la placa de compactación (dos cilindros de doble efecto)
- Sistema de accionamiento hidráulico (motor eléctrico, bomba, válvula inversora con regeneración, depósito de aceite, filtro de retorno, indicador de nivel y temperatura, presostatos, sensor de nivel, manómetro, tuberías y mangueras)
- Sistema de protección y control con autómata programable (PLC) y display (cuadro de mando principal cerca de la zona de trabajo y botón de parada de emergencia en el lado opuesto del panel de control)
Materiales:
- Cámara de compactación: fondo de chapa de acero al carbono S355JO/JR de 10 mm de espesor, laterales en acero al carbono S275JR de 10 mm
- Placa de compactación: chapa de acero al carbono S275JR/S235JR
- Caja de almacenamiento: laterales de chapa de acero al carbono S355JO/JR de 4 mm, fondo y parte superior en chapa de acero S235JR de 4 mm y 3 mm respectivamente
- Puerta de descarga: chapa de acero al carbono S355JO/JR de 4 mm con marco tubular
- Elementos estructurales y refuerzos: perfiles de acero al carbono S275JR
Protección contra la corrosión:
- Zonas interiores: limpieza, desengrase y dos capas de imprimación
- Zonas exteriores: limpieza, desengrase, dos capas de imprimación y dos capas de acabado (color a definir)
