Descripción
ELEMENTOS PRINCIPALES DE CONSTRUCCIÓN:
- Chasis compuesto por dos largueros con perfiles IPN o UPN (IPN/UPN180 para los modelos CRS-15 y 17, IPN/UPN200 para los modelos CRS-20, 22 y 24) y travesaños de refuerzo
- Contenedor de almacenamiento troncocónico con parte superior y laterales ovalados, que permite una descarga fácil y rápida mediante volcado
- Cámara de compactación
- Tolva de recepción en forma trapezoidal
- Placa de compactación con guías laterales e inferiores de poliamida autolubricante y de bajo desgaste, con cuchillas rascadoras en la parte inferior
- Tolvas móviles con guías de poliamida autolubricante y de bajo desgaste
- Garras de retención de residuos en la entrada del contenedor de almacenamiento para evitar el retroceso del material
- Gancho/asidero plegable Ø50 mm con altura regulable (altura estándar: 1450 mm y 1500 mm)
- Dos rodillos traseros Ø170 mm lubricados con eje central y casquillos

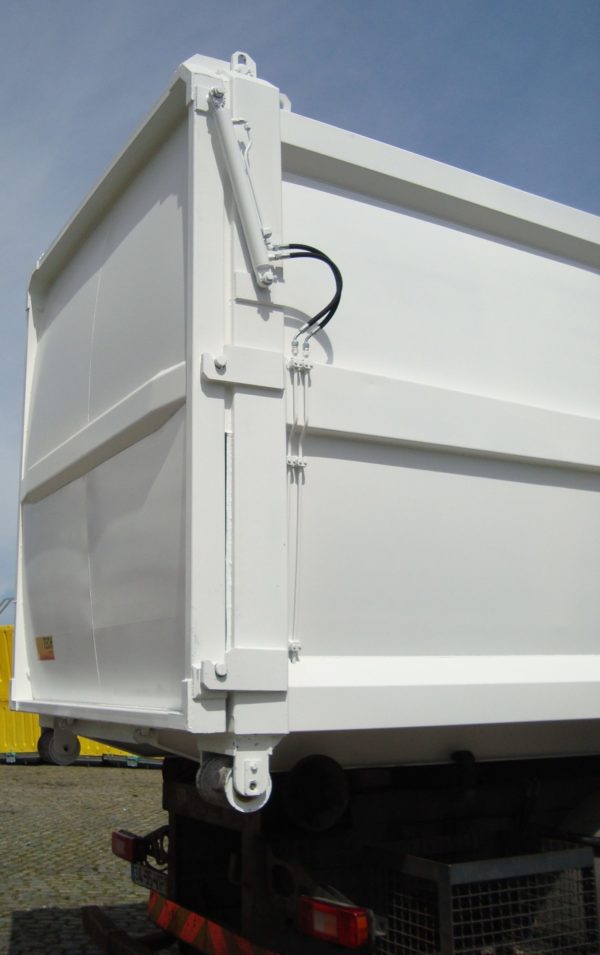

- Puerta de descarga ovalada con cuña de desviación, con apertura lateral manual o por volteo
- Dos tapones de vaciado de líquidos
- Sistema de movimiento de la placa de compactación (dos cilindros de doble efecto montados en configuración de tijera)
- Sistema de distribución hidráulico alimentado por el camión (válvula inversora con regeneración, filtro de presión, presostatos, manómetro, tuberías y mangueras)
- Sistema de control con autómata programable (cajas de control en los laterales de la cámara de compactación)
Materiales:
- Cámara de compactación: fondo de chapa de acero Hardox 450 de 5 mm de espesor; laterales en chapa de acero al carbono S355JO/JR de 8 mm
- Placa de compactación: chapa de acero al carbono S235JR
- Contenedor de almacenamiento: laterales de chapa de acero al carbono S355JO/JR de 4 mm; fondo y parte superior en chapa de acero al carbono S235JR de 4 mm y 3 mm respectivamente
- Puerta de descarga: chapa de acero al carbono S355JO/JR de 4 mm con bastidor tubular
- Elementos estructurales y refuerzos: perfiles de acero al carbono S275JR
Protección contra la corrosión:
- Zonas interiores: limpieza, desengrase y dos capas de imprimación
- Zonas exteriores: limpieza, desengrase, dos capas de imprimación y dos capas de esmalte de acabado (color a definir)
Construcción conforme a la Directiva de Máquinas (Directiva 2006/42/CE)
